【CUDA 基础】4.3 内存访问模式

内存访问模式

“物有本末,事有终始,知所先后,则近道矣”
——《大学·大学之道章》

这句话出自大学,大学非我们现在上的大学,而我不知道我们现在的大学为什么叫大学,是否和《大学》有关系,但是大学第一章,就是讲道,让读书人懂得道:”格物,致知,诚意,正心,修身,齐家,治国,平天下”,但是我们现在似乎所有的课程都不讲这些了——可能是因为时间过去太久了,所以成了糟粕,但是我觉得对我还是有些启发的。
第一句引用的话没有官方解释,我觉得小学时候学的语文,概括中心思想,我觉得都是扯淡,一百个人有一百种想法,但是答案却是统一的,所以,我觉得这种就是培养有流水线上的机器,我只说这句话对我的启发,而且我们就从机器学习这个角度说。
举个例子,忽略时间,单从技术的角度,神经网络算是始还是终?是本还是末?我觉得不是始,也不是终。更不是本。
对于人工智能领域,我们的始是对于智慧的理解和再造,终点就是制造出人类智慧的机器,而神经网络只是我们要探索的深林里面一个大数,当有人认为这是最高峰的时候,那么他会不断地向上爬,直到最顶端,也许发现到达了我们的最终目的,但更大的可能性是周围还有更高的树。所以神经网络不是始也不是终,只是中间的一个过程,必须承认,我们走了三四十年才看到这棵这么大的树,但是如果还没爬到最顶端,就认定这个树就是终点了,似乎缺少一些谨慎。
而整个学科的本,我认为是数学,当如果哪一天证明,数学的整个体系在人工智能面前崩溃了,各种反公理,反定理的事件都在人工智能中发生了,那就证明我错了。但目前,本还是本。

废话有点多,今天我们要学习的也是CUDA中最最最重要的课程之一,当然我不会一口气写完,可能要写两天,但是以一篇的篇幅发表,力求写清楚写明白。用一些简单通俗,但是足够恰当的比喻和一些实例,让大家更容易了解。

多数GPU程序容易受到内存带宽的限制,所以最大程度的利用全局内存带宽,提高全局加载效率(后面会详细说明),是调控内核函数性能的基本条件。如果不能正确调控全局内存使用,那么优化方案可能收效甚微。
CUDA执行模型告诉我们,CUDA执行的基本单位是线程束,所以,内存访问也是以线程束为基本单位发布和执行的,存储也一致。我们本文研究的就是这一个线程束的内存访问,不同线程的内存请求,其目标位置的不同,可以产生非常多种情况。所以本篇就是研究这些不同情况的,以及如何实现最佳的全局内存访问。
注意:访问可以是加载,也可以是存储。
注意,我们本文使用命令进行编译,省去反复修改CMakelist的麻烦.

对齐与合并访问

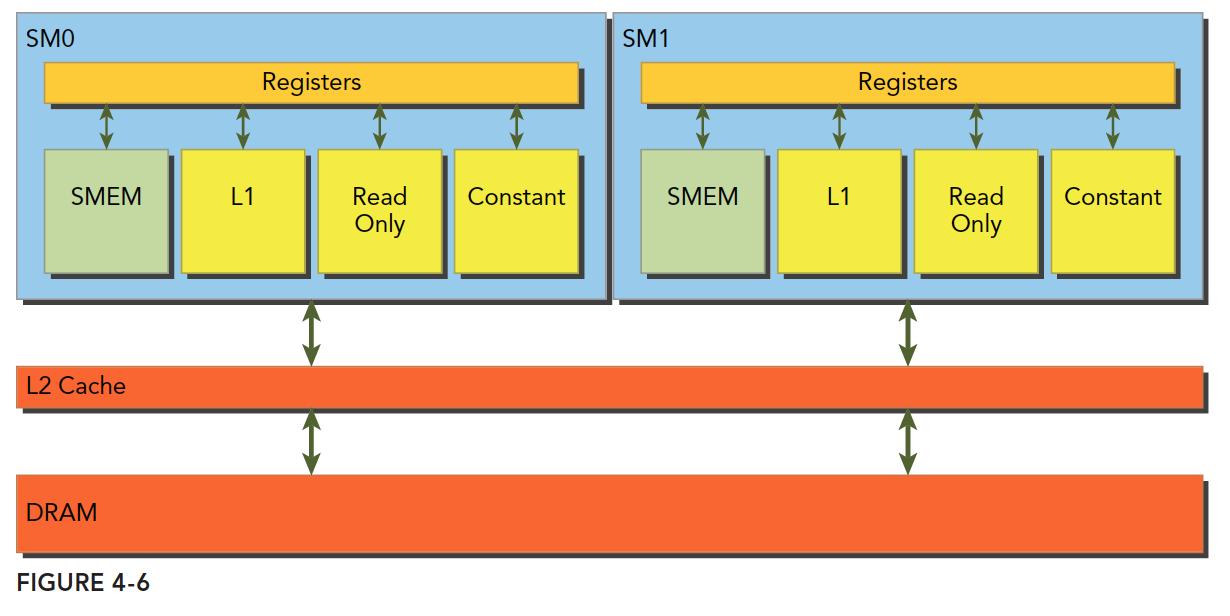

全局内存通过缓存实现加载和存储的过程如下图
1-1
全局内存是一个逻辑层面的模型,我们编程的时候有两种模型考虑:一种是逻辑层面的,也就是我们在写程序的时候(包括串行程序和并行程序),写的一维(多维)数组,结构体,定义的变量,这些都是在逻辑层面的;一种是硬件角度,就是一块DRAM上的电信号,以及最底层内存驱动代码所完成数字信号的处理。
L1表示一级缓存,每个SM都有自己L1,但是L2是所有SM公用的,除了L1缓存外,还有只读缓存和常量缓存,这个我们后面会详细介绍。
核函数运行时需要从全局内存(DRAM)中读取数据,只有两种粒度,这个是关键的:
– 128字节
– 32字节

解释下“粒度”,可以理解为最小单位,也就是核函数运行时每次读内存,哪怕是读一个字节的变量,也要读128字节,或者32字节,而具体是到底是32还是128还是要看访问方式:
– 使用一级缓存
– 不使用一级缓存

对于CPU来说,一级缓存或者二级缓存是不能被编程的,但是CUDA是支持通过编译指令停用一级缓存的。如果启用一级缓存,那么每次从DRAM上加载数据的粒度是128字节,如果不适用一级缓存,只是用二级缓存,那么粒度是32字节。
还要强调一下CUDA内存模型的内存读写,我们现在讨论的都是单个SM上的情况,多个SM只是下面我们描述的情形的复制:SM执行的基础是线程束,也就是说,当一个SM中正在被执行的某个线程需要访问内存,那么,和它同线程束的其他31个线程也要访问内存,这个基础就表示,即使每个线程只访问一个字节,那么在执行的时候,只要有内存请求,至少是32个字节,所以不使用一级缓存的内存加载,一次粒度是32字节而不是更小。
在优化内存的时候,我们要最关注的是以下两个特性
– 对齐内存访问
– 合并内存访问

我们把一次内存请求——也就是从内核函数发起请求,到硬件响应返回数据这个过程称为一个内存事务(加载和存储都行)。
当一个内存事务的首个访问地址是缓存粒度(32或128字节)的偶数倍的时候:比如二级缓存32字节的偶数倍64,128字节的偶数倍256的时候,这个时候被称为对齐内存访问,非对齐访问就是除上述的其他情况,非对齐的内存访问会造成带宽浪费。
当一个线程束内的线程访问的内存都在一个内存块里的时候,就会出现合并访问。
对齐合并访问的状态是理想化的,也是最高速的访问方式,当线程束内的所有线程访问的数据在一个内存块,并且数据是从内存块的首地址开始被需要的,那么对齐合并访问出现了。为了最大化全局内存访问的理想状态,尽量将线程束访问内存组织成对齐合并的方式,这样的效率是最高的。下面看一个例子。

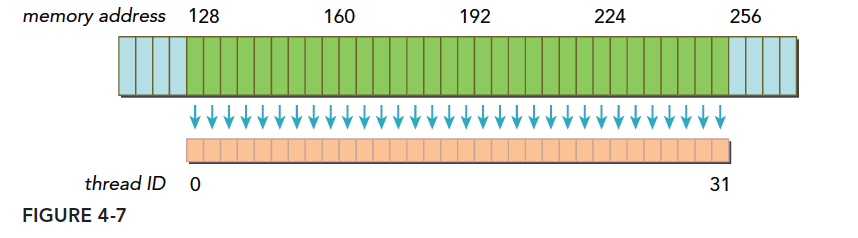

– 一个线程束加载数据,使用一级缓存,并且这个事务所请求的所有数据在一个128字节的对齐的地址段上(对齐的地址段是我自己发明的名字,就是首地址是粒度的偶数倍,那么上面这句话的意思是,所有请求的数据在某个首地址是粒度偶数倍的后128个字节里),具体形式如下图,这里请求的数据是连续的,其实可以不连续,但是不要越界就好。
4-6
上面蓝色表示全局内存,下面橙色是线程束要的数据,绿色就是我称为对齐的地址段。
– 如果一个事务加载的数据分布在不一个对齐的地址段上,就会有以下两种情况:
1. 连续的,但是不在一个对齐的段上,比如,请求访问的数据分布在内存地址1~128,那么0~127和128~255这两段数据要传递两次到SM
2. 不连续的,也不在一个对齐的段上,比如,请求访问的数据分布在内存地址0~63和128~191上,明显这也需要两次加载。

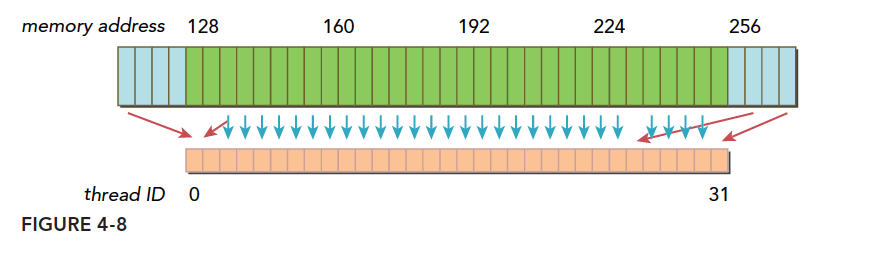

4-8
上图就是典型的一个线程束,数据分散开了,thread0的请求在128之前,后面还有请求在256之后,所以需要三个内存事务,而利用率,也就是从主存取回来的数据被使用到的比例,只有 $\frac{128}{128\times 3}$ 的比例。这个比例低会造成带宽的浪费,最极端的表现,就是如果每个线程的请求都在不同的段,也就是一个128字节的事务只有1个字节是有用的,那么利用率只有 $\frac{1}{128}$

这里总结一下内存事务的优化关键:用最少的事务次数满足最多的内存请求。事务数量和吞吐量的需求随设备的计算能力变化。

全局内存读取

注意我们说的都是读取,也就是加载过程,写或者叫做存储是另外一回事!
SM加载数据,根据不同的设备和类型分为三种路径:
1. 一级和二级缓存
2. 常量缓存
3. 只读缓存

常规的路径是一级和二级缓存,需要使用常量和只读缓存的需要在代码中显式声明。但是提高性能,主要还是要取决于访问模式。
控制全局加载操作是否通过一级缓存可以通过编译选项来控制,当然比较老的设备可能就没有一级缓存。
编译器禁用一级缓存的选项是:

编译器启用一级缓存的选项是:

当一级缓存被禁用的时候,对全局内存的加载请求直接进入二级缓存,如果二级缓存缺失,则由DRAM完成请求。
每次内存事务可由一个两个或者四个部分执行,每个部分有32个字节,也就是32,64或者128字节一次(注意前面我们讲到是否使用一级缓存决定了读取粒度是128还是32字节,这里增加的64并不在此情况,所以需要注意)。
启用一级缓存后,当SM有全局加载请求会首先通过尝试一级缓存,如果一级缓存缺失,则尝试二级缓存,如果二级缓存也没有,那么直接DRAM。
在有些设备上一级缓存不用来缓存全局内存访问,而是只用来存储寄存器溢出的本地数据,比如Kepler 的K10,K20。
内存加载可以分为两类:
– 缓存加载
– 没有缓存的加载

内存访问有以下特点:
– 是否使用缓存:一级缓存是否介入加载过程
– 对齐与非对齐的:如果访问的第一个地址是32的倍数(前面说是32或者128的偶数倍,这里似乎产生了矛盾,为什么我现在也很迷惑
– 合并与非合并,访问连续数据块则是合并的

缓存加载

下面是使用一级缓存的加载过程,图片表达很清楚,我们只用少量文字进行说明:

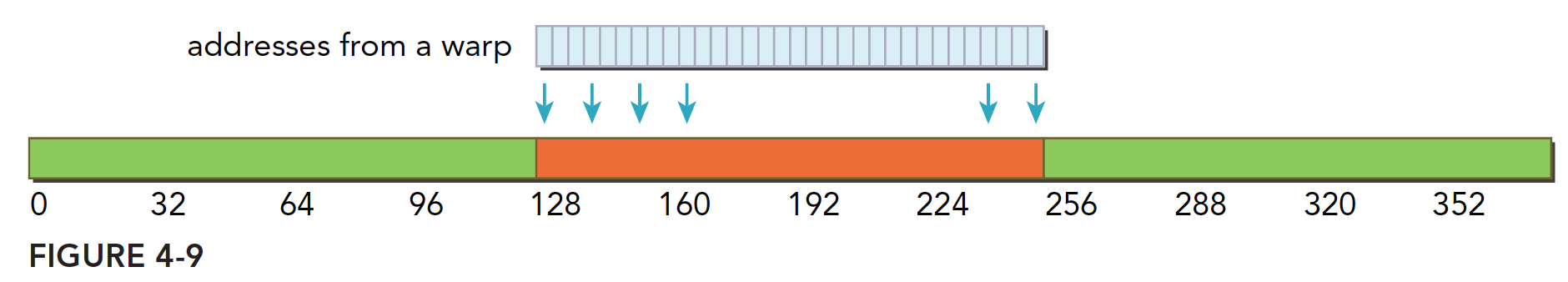

1. 对齐合并的访问,利用率100%
4-9

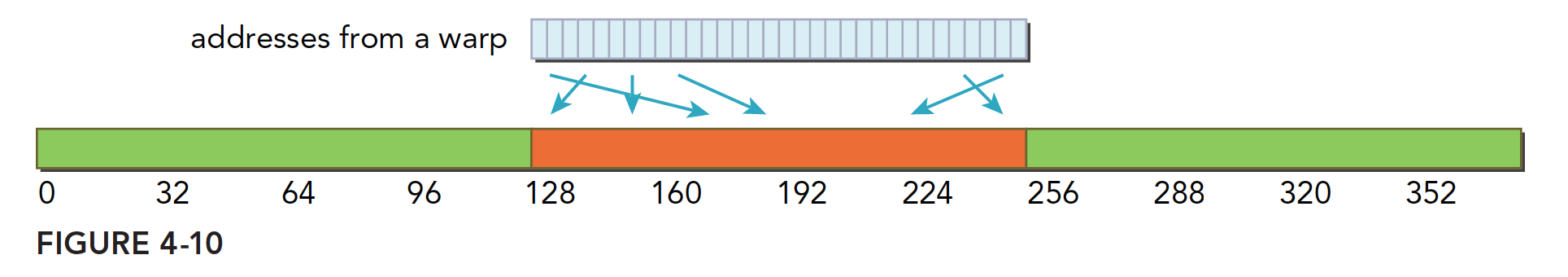

  1. 对齐的,但是不是连续的,每个线程访问的数据都在一个块内,但是位置是交叉的,利用率100%
    4-10

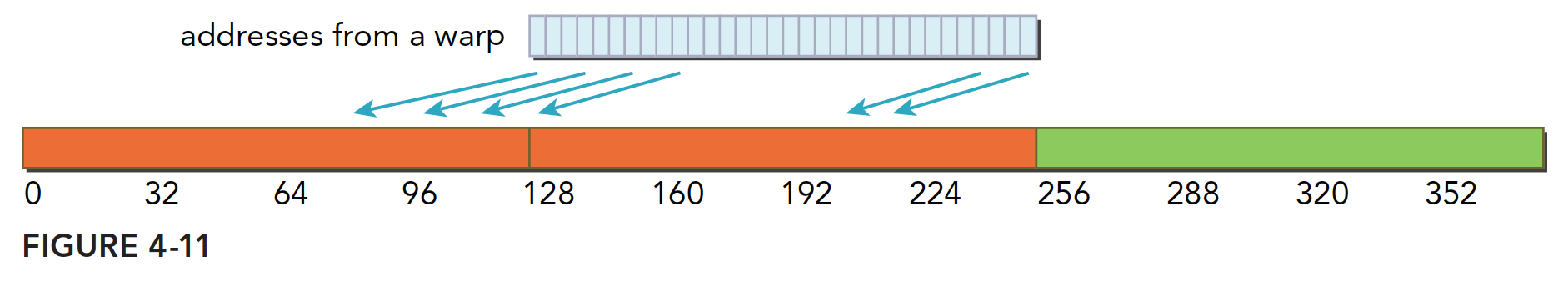

  2. 连续非对齐的,线程束请求一个连续的非对齐的,32个4字节数据,那么会出现,数据横跨两个块,但是没有对齐,当启用一级缓存的时候,就要两个128字节的事务来完成
    4-11

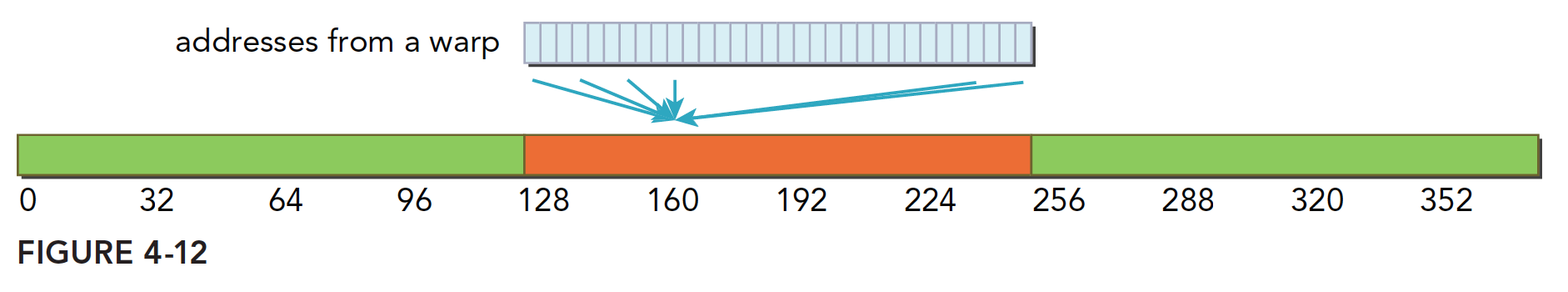

  3. 线程束所有线程请求同一个地址,那么肯定落在一个缓存行范围(缓存行的概念没提到过,就是主存上一个可以被一次读到缓存中的一段数据。),那么如果按照请求的是4字节数据来说,使用一级缓存的利用率是 $\frac{4}{128}=3.125\%$
    4-12

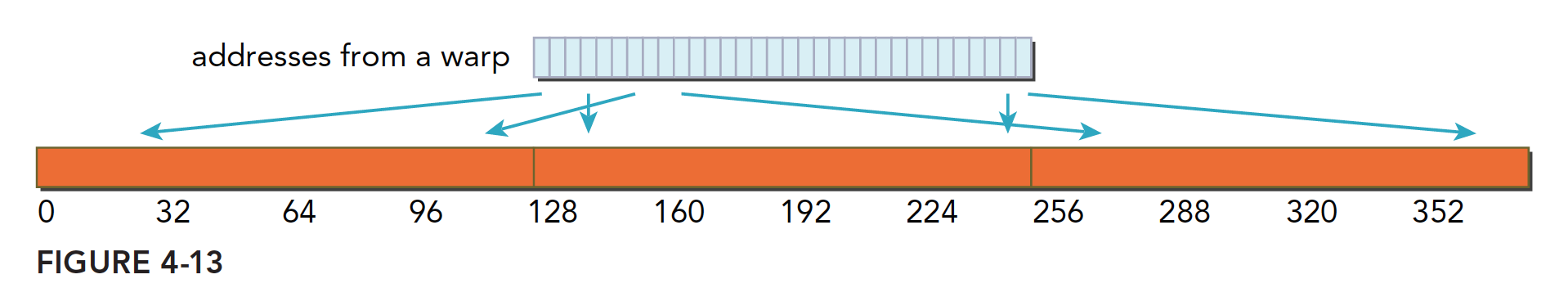

  4. 比较坏的情况,前面提到过最坏的,就是每个线程束内的线程请求的都是不同的缓存行内,这里比较坏的情况就是,所有数据分布在 $N$ 个缓存行上,其中 $1\leq N\leq 32$,那么请求32个4字节的数据,就需要 $N$ 个事务来完成,利用率也是 $\frac{1}{N}$
    4-13

CPU和GPU的一级缓存有显著的差异,GPU的一级缓存可以通过编译选项等控制,CPU不可以,而且CPU的一级缓存是的替换算法是有使用频率和时间局部性的,GPU则没有。

没有缓存的加载

没有缓存的加载是指的没有通过一级缓存,二级缓存则是不得不经过的。
当不使用一级缓存的时候,内存事务的粒度变为32字节,更细粒度的好处是提高利用律,这个很好理解,比如你每次喝水只能选择一瓶大瓶500ml的或则一个小瓶的250ml,当你非常渴的时候需要400ml水分,喝大瓶的,比较方便,因为如果喝小瓶的一瓶不够,还需要再喝一瓶,此时大瓶的方便.但如果你需要200ml的水分的时候,小瓶的利用率就高很多。细粒度的访问就是用小瓶喝水,虽然体积小,但是每次的利用率都高了不少,针对上面使用缓存的情况5,可能效果会更好。
继续我们的图解:

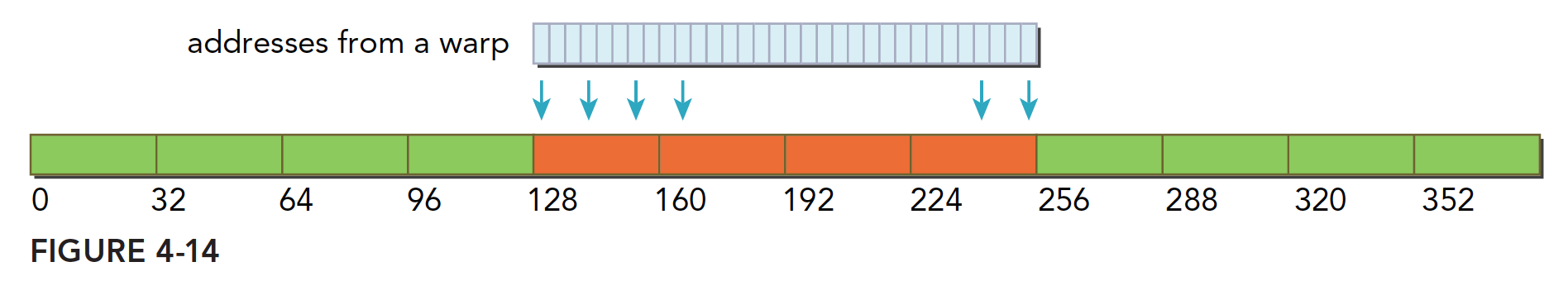

1. 对齐合并访问128字节,不用说,还是最理想的情况,使用4个段,利用率 $100\%$
4-14

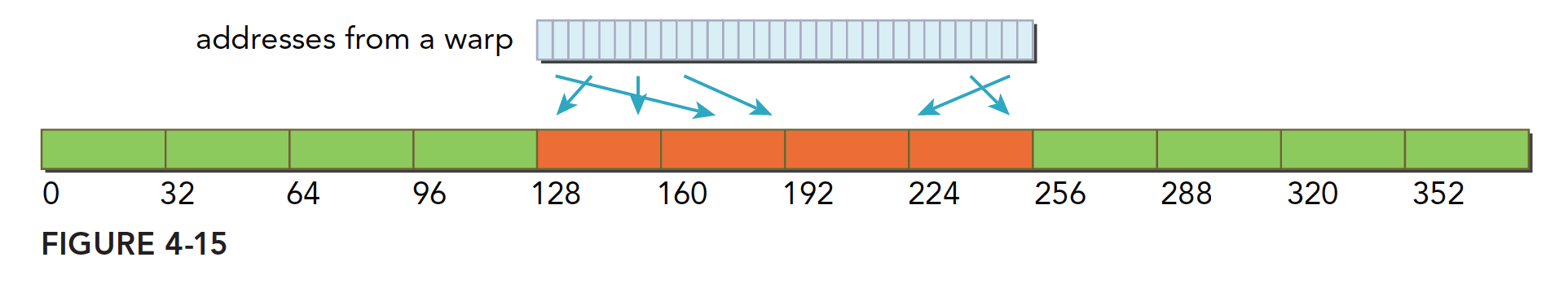

2. 对齐不连续访问128字节,都在四个段内,且互不相同,这样的利用率也是 $100\%$
4-15

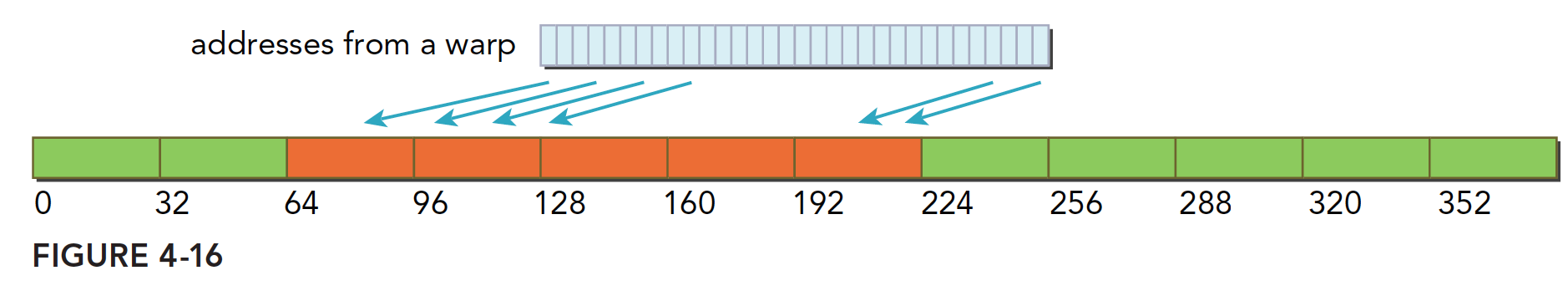

  1. 连续不对齐,一个段32字节,所以,一个连续的128字节的请求,即使不对齐,最多也不会超过五个段,所以利用率是 $\frac{4}{5}=80\%$ ,如果不明白为啥不能超过5个段,请注意前提是连续的,这个时候不可能超过五段
    4-16

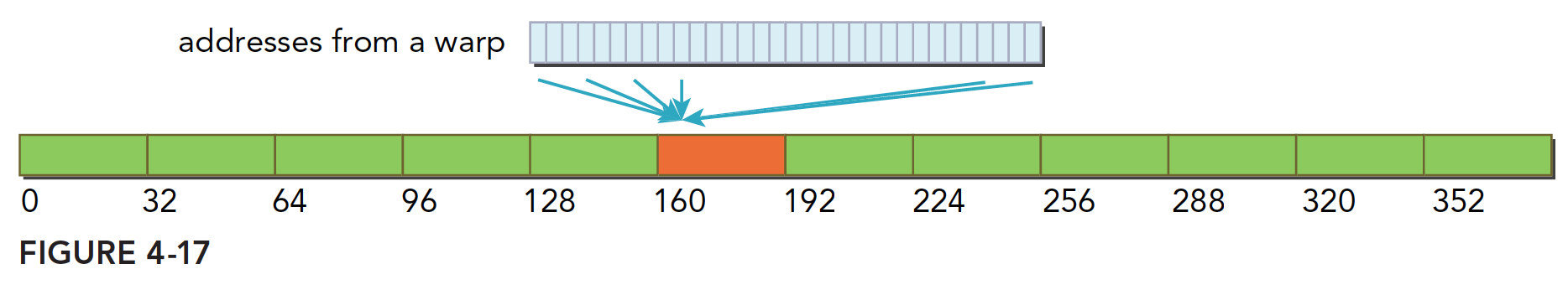

  2. 所有线程访问一个4字节的数据,那么此时的利用率是 $\frac{4}{32}=12.5\%$
    4-17

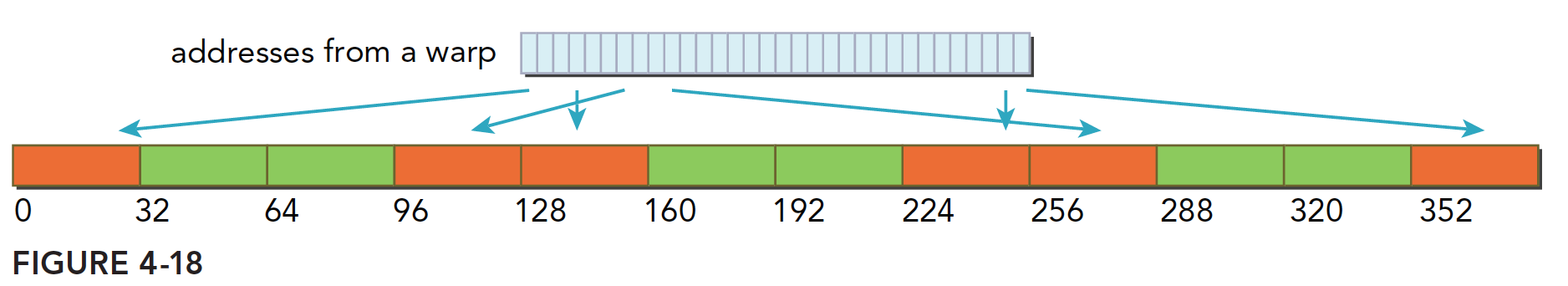

  3. 最欢的情况,所有目标数据分散在内存的各个角落,那么需要 N个内存段, 此时与使用一级缓存的作比较也是有优势的因为 $N\times 128$ 还是要比 $N\times 32$ 大不少,这里假设 $N$ 不会因为 $128$ 还是 $32$ 而变的,而实际情况,当使用大粒度的缓存行的时候, $N$ 有可能会减小
    4-18

非对齐读取示例

下面就非对齐读取进行演示,
代码如下:

编译指令:

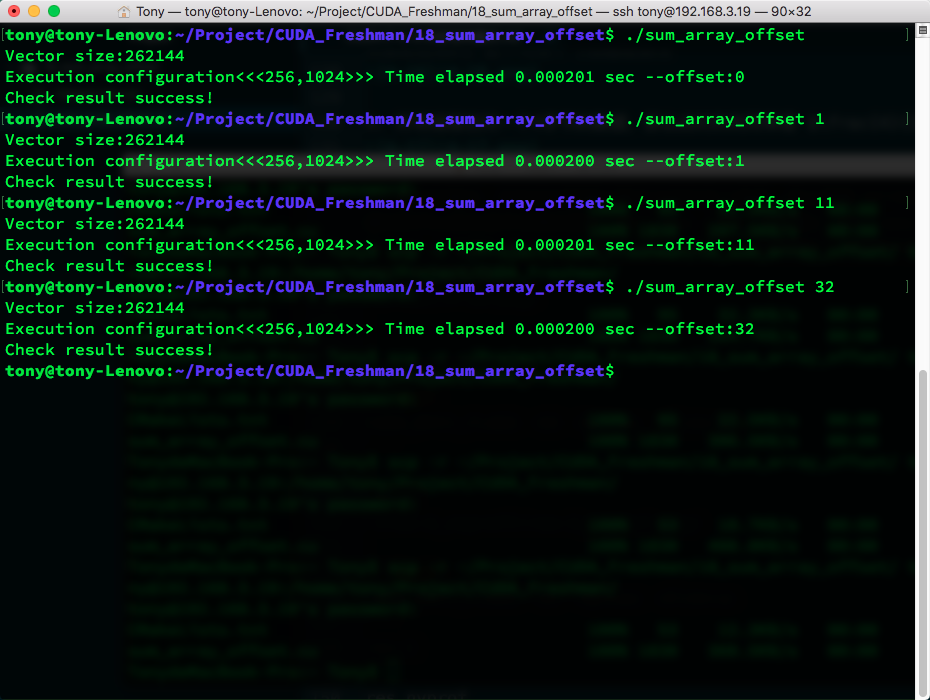

运行结果

res-1

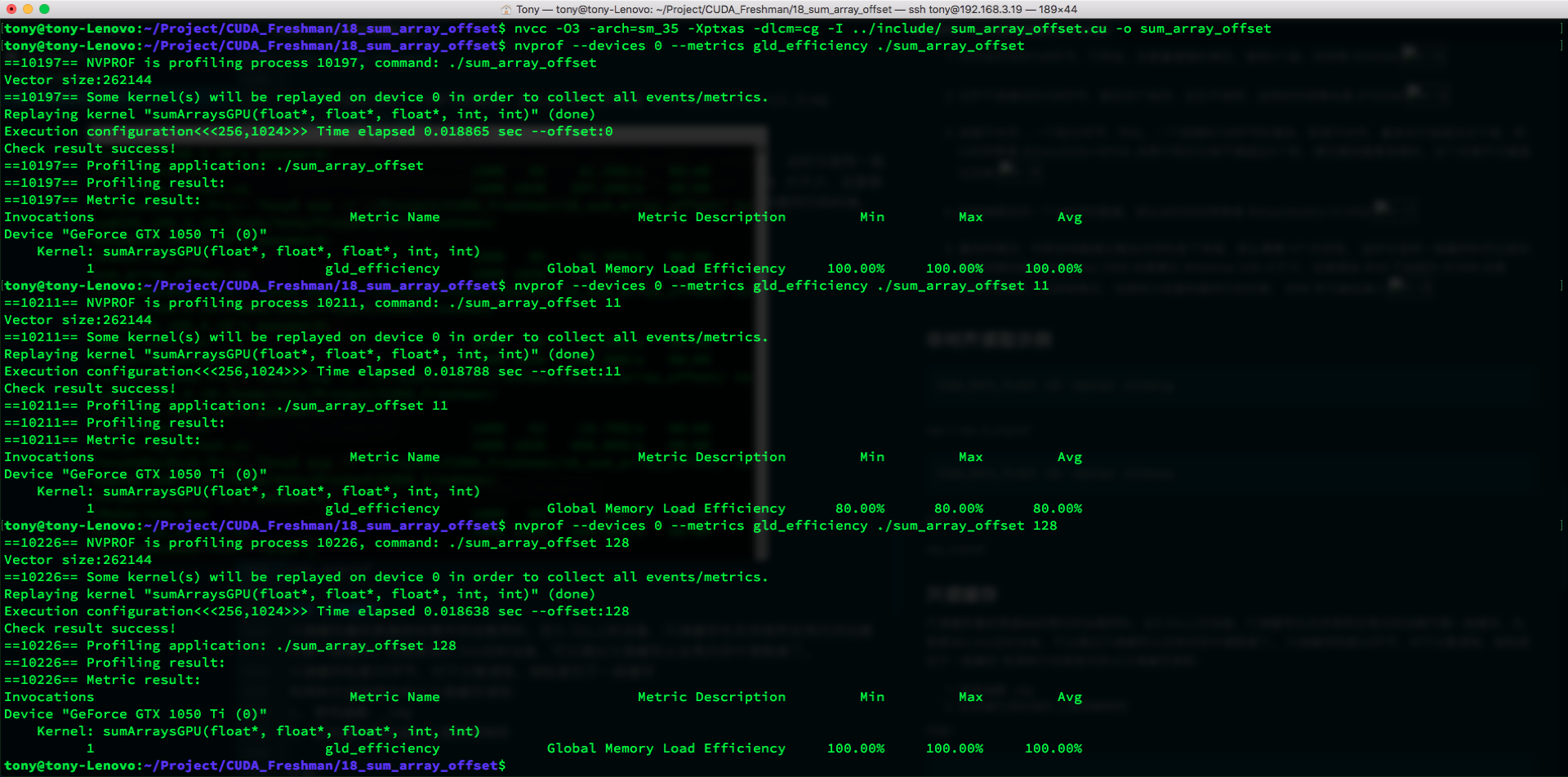

res-cg_nvprof

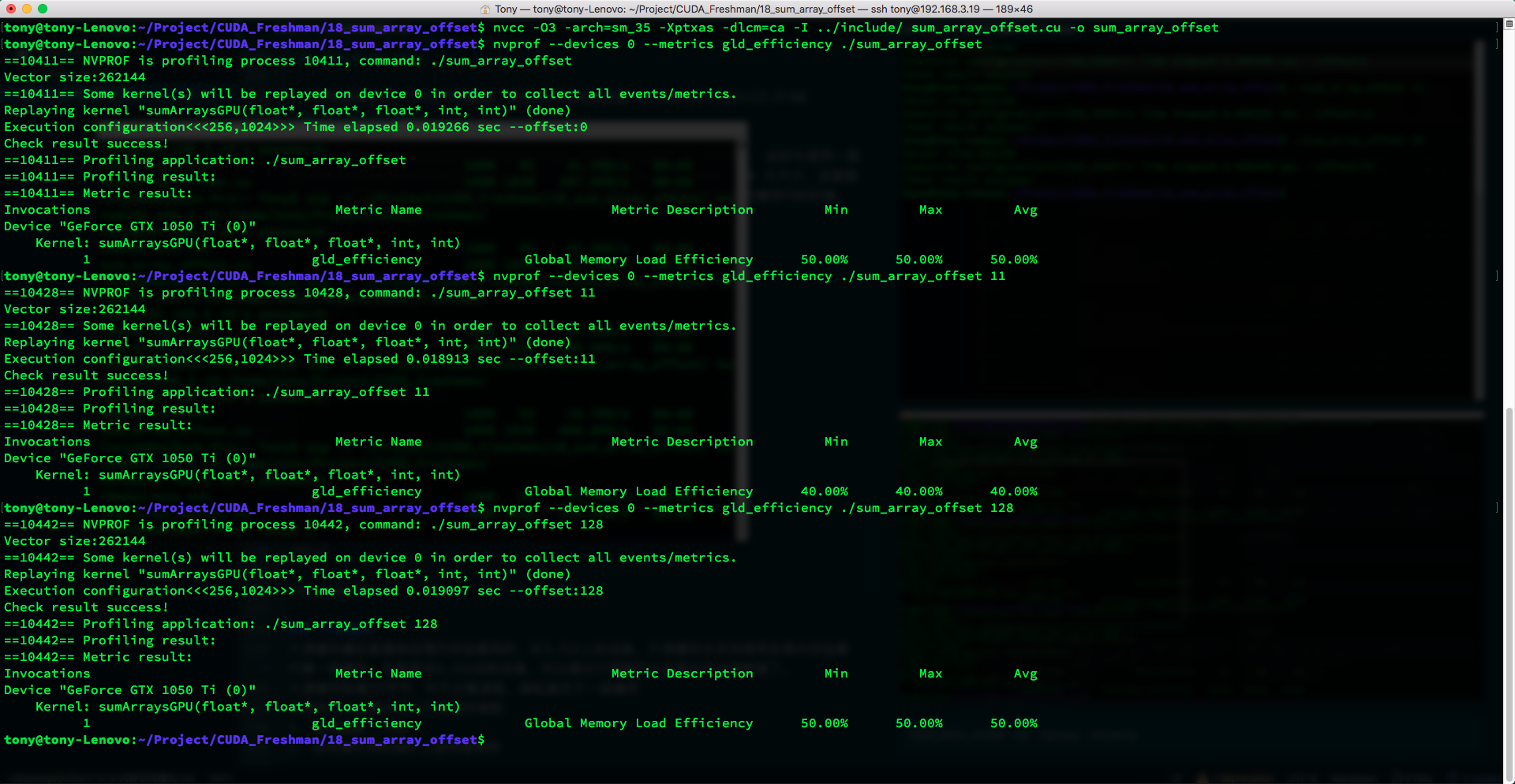

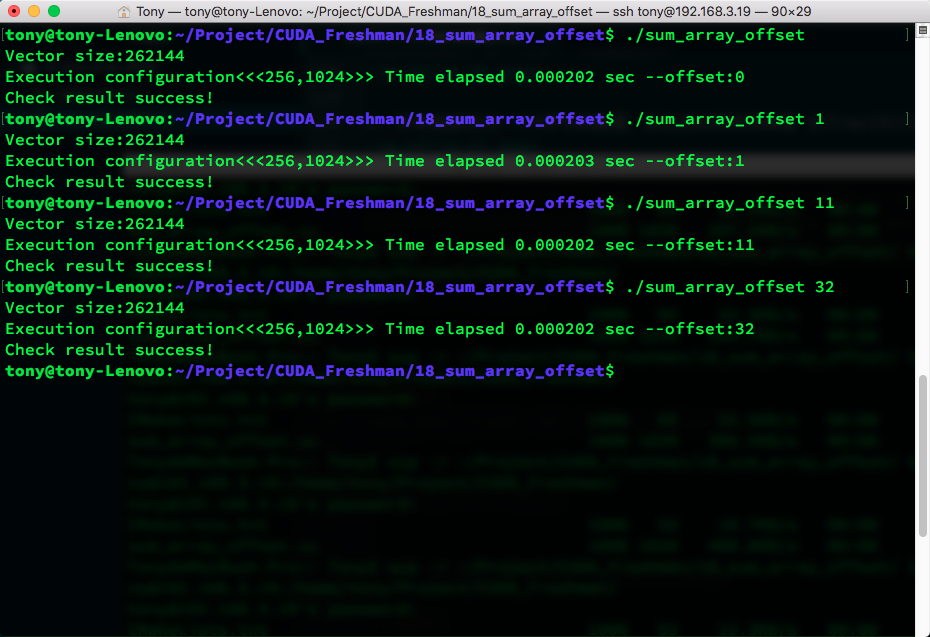

编译指令,启用一级缓存:

res-2

res-ca_nvprof

这里我们使用的指标是:
$$
全局加载效率=\frac{请求的全局内存加载吞吐量}{所需的全局内存加载吞吐量}
$$

只读缓存

只读缓存最初是留给纹理内存加载用的,在3.5以上的设备,只读缓存也支持使用全局内存加载代替一级缓存。也就是说3.5以后的设备,可以通过只读缓存从全局内存中读数据了。
只读缓存粒度32字节,对于分散读取,细粒度优于一级缓存
有两种方法指导内存从只读缓存读取:
1. 使用函数 _ldg
2. 在间接引用的指针上使用修饰符

代码:

注意函数参数,然后就能强制使用只读缓存了。

全局内存写入

内存的写入和读取(或者叫做加载)是完全不同的,并且写入相对简单很多。一级缓存不能用在 Fermi 和 Kepler GPU上进行存储操作,发送到设备前,只经过二级缓存,存储操作在32个字节的粒度上执行,内存事物也被分为一段两端或者四段,如果两个地址在一个128字节的段内但不在64字节范围内,则会产生一个四段的事务,其他情况以此类推。
我们将内存写入也参考前面的加载分为下面这些情况:

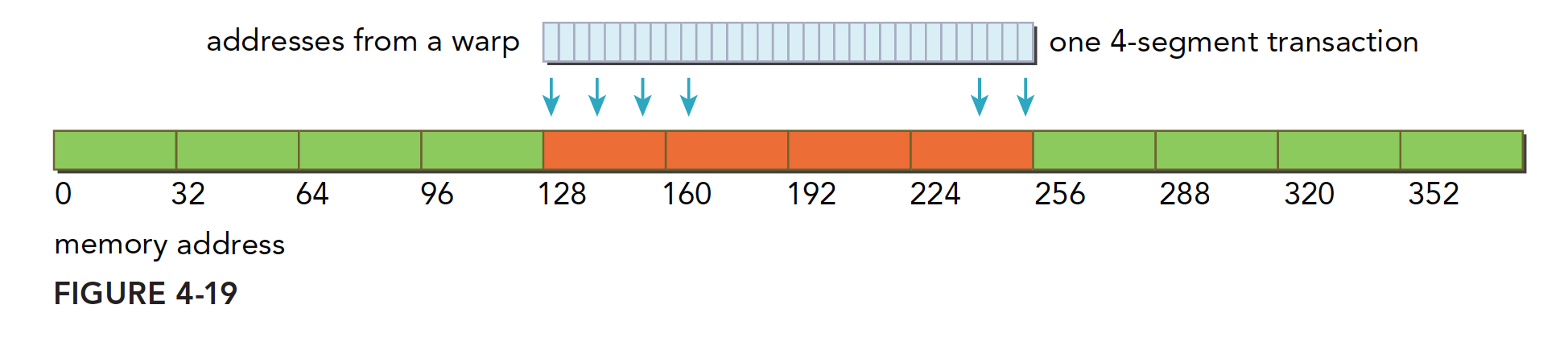

1. 对齐的,访问一个连续的128字节范围。存储操作使用一个4段事务完成:
4-19

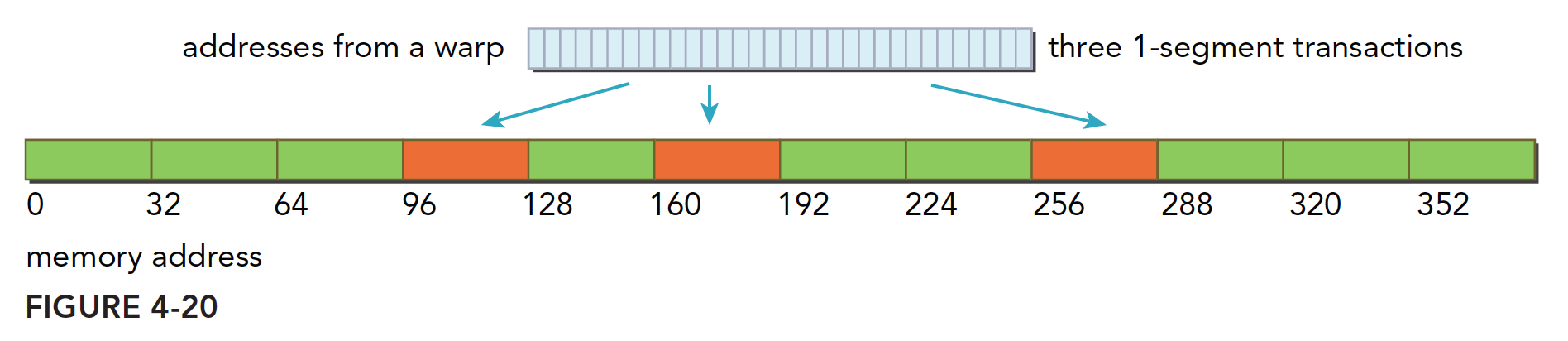

  1. 分散在一个192字节的范围内,不连续,使用3个一段事务来搞定
    4-20

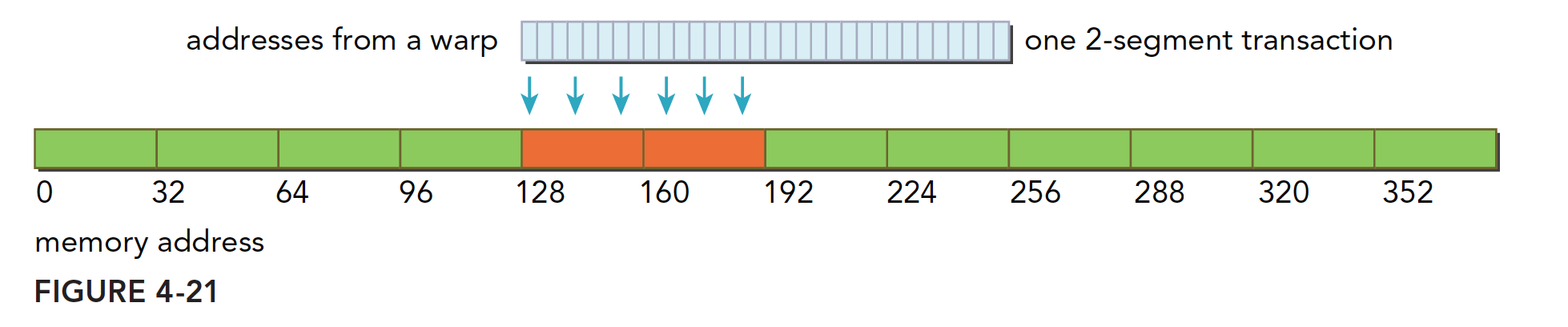

  2. 对齐的,在一个64字节的范围内,使用一个两段事务完成。
    4-21

非对齐写入示例

与读取情况类似,且更简单,因为始终不经过一级缓存,所以略过此实验。

结构体数组与数组结构体

写过C语言的人对结构体都应该非常了解,结构体说白了就是基础数据类型组合出来的新的数据类型,这个新的数据类型在内存中表现是:结构中的成员在内存里对齐的依次排开,然后我们我们就有了接下来的话题,数组的结构体,和结构体的数组。
数组结构体(AoS)就是一个数组,每个元素都是一个结构体,而结构体数组(SoA)就是结构体中的成员是数组用代码表示:
AoS

SoA

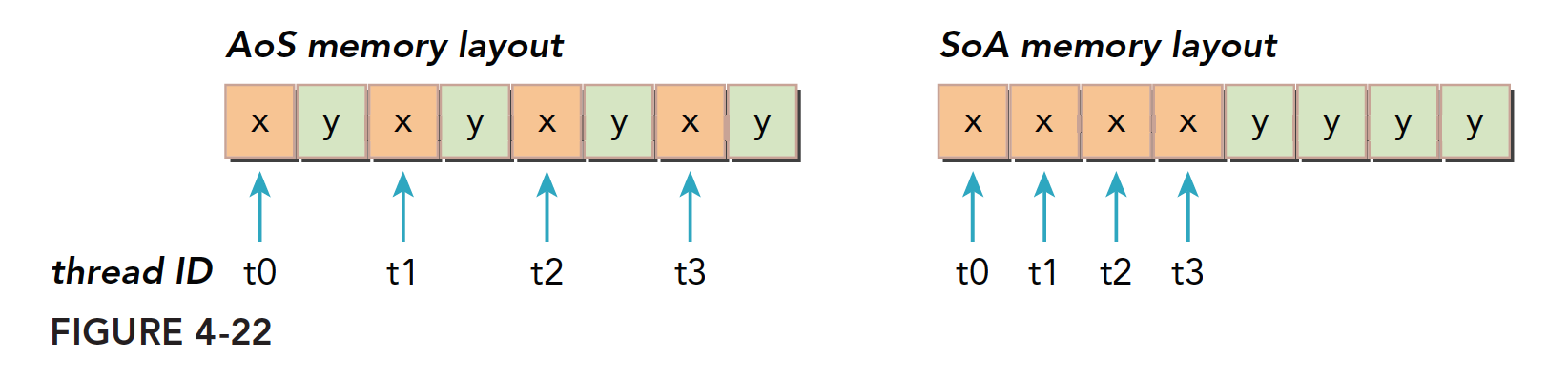

如果你分不清这两个名字,没关系,我也分不清,记住AoS是数组就行了,CUDA对细粒度数组是非常友好的,但是对粗粒度如结构体组成的数组就不太友好了,具体表现在,内存访问利用率低。比如当一个线程要访问结构体中的某个成员的时候,当三十二个线程同时访问的时候,SoA的访问就是连续的,而AoS则是不连续:
4-22
这样看来AoS访问效率只有 $50\%$
对比AoS和SoA的内存布局,我们能得到下面结论。
– 并行编程范式,尤其是SIMD(单指令多数据)对SoA更友好。CUDA中普遍倾向于SoA因为这种内存访问可以有效地合并。

AoS数据布局的简单数学运算

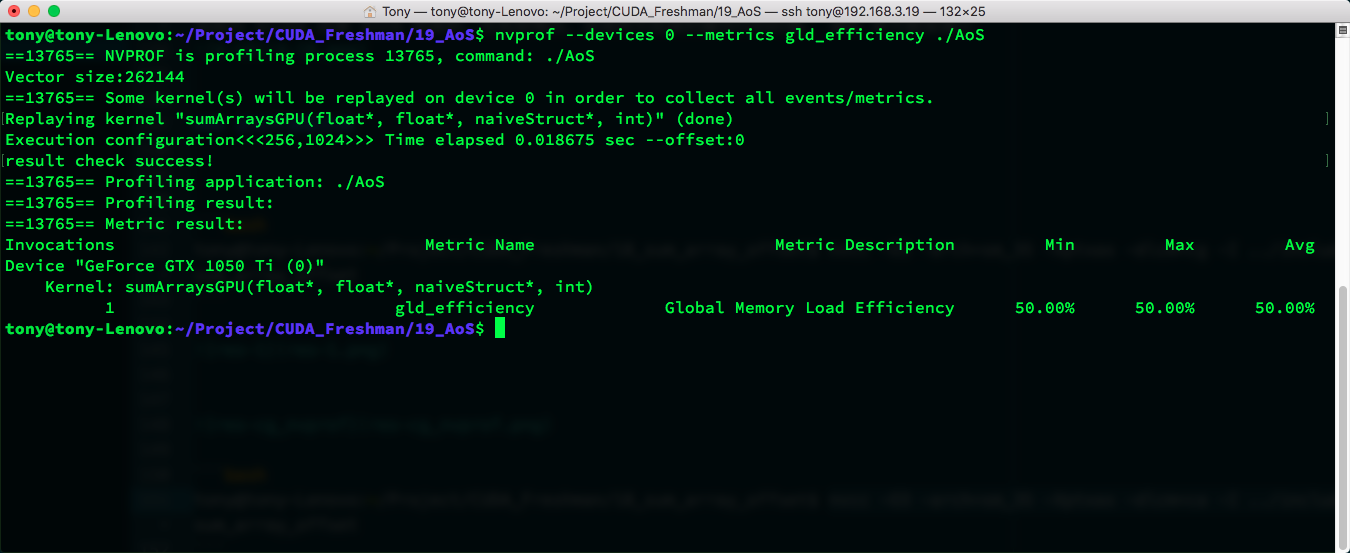

我们看一下AoS的例子

AoS

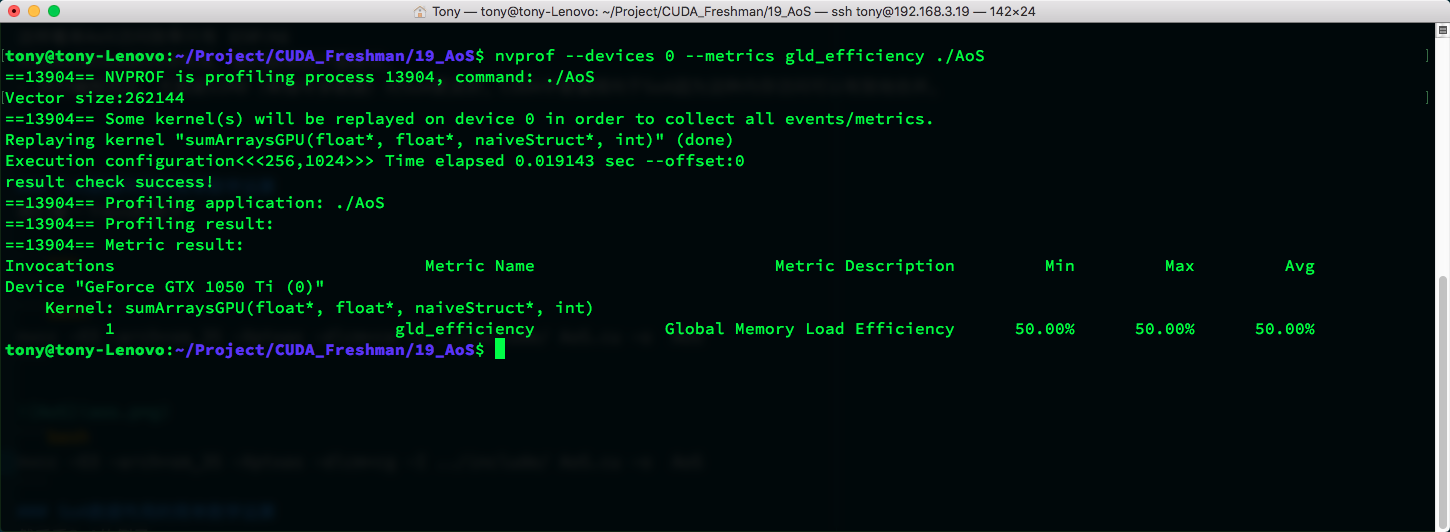

AoS2

SoA数据布局的简单数学运算

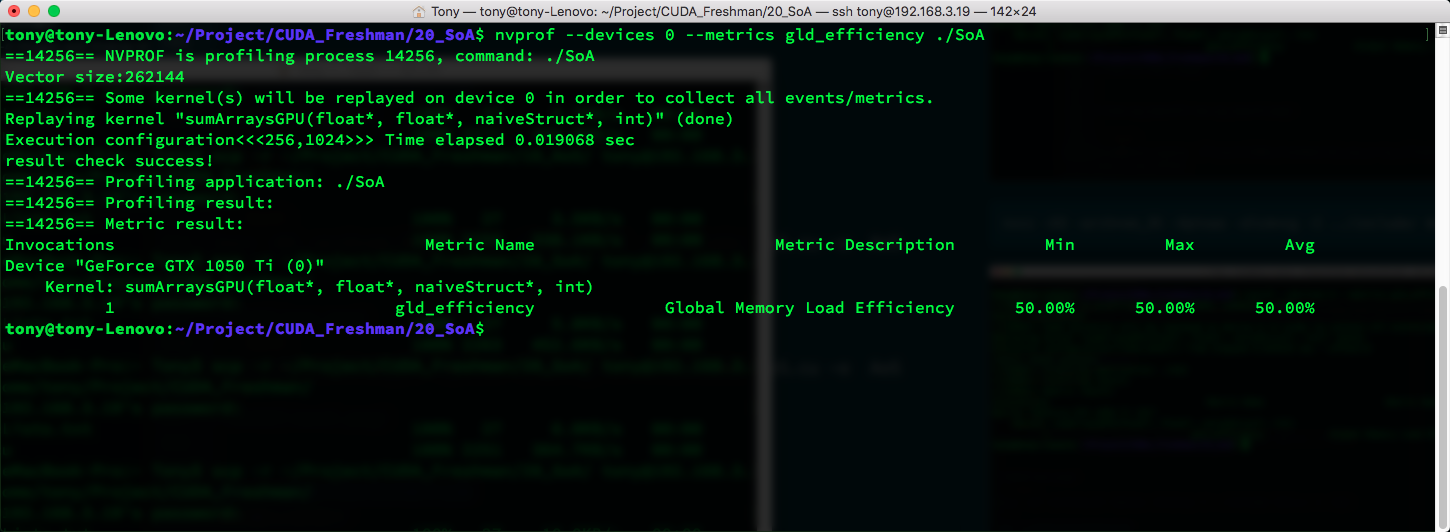

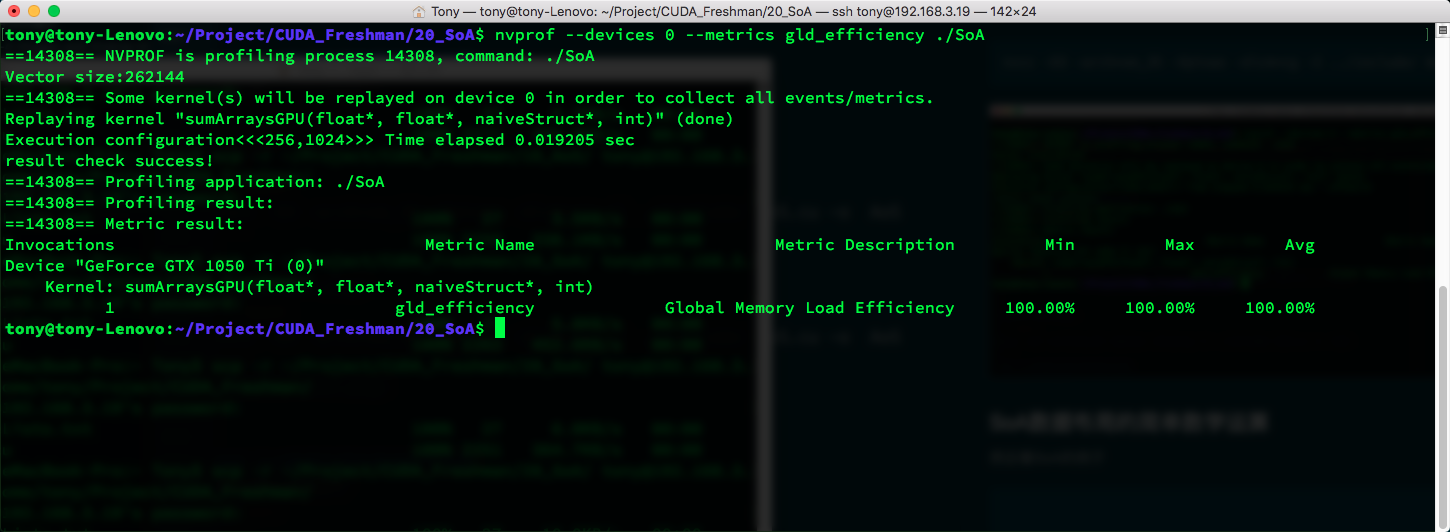

然后看SoA的例子

SoA-ca

SoA-cg

性能调整

优化设备内存带宽利用率有两个目标:
1. 对齐合并内存访问,以减少带宽的浪费
2. 足够的并发内存操作,以隐藏内存延迟

第三章我们讲过优化指令吞吐量的核函数,实现并发内存访问量最大化是通过以下方式得到的:
1. 增加每个线程中执行独立内存操作的数量
2. 对核函数启动的执行配置进行试验,已充分体现每个SM的并行性

接下来我们就按照这个思路对程序进行优化试验:展开技术和增大并行性。

展开技术

把前面讲到的展开技术用到向量加法上,我们来看看其对内存效率的影响:
代码

编译指令。

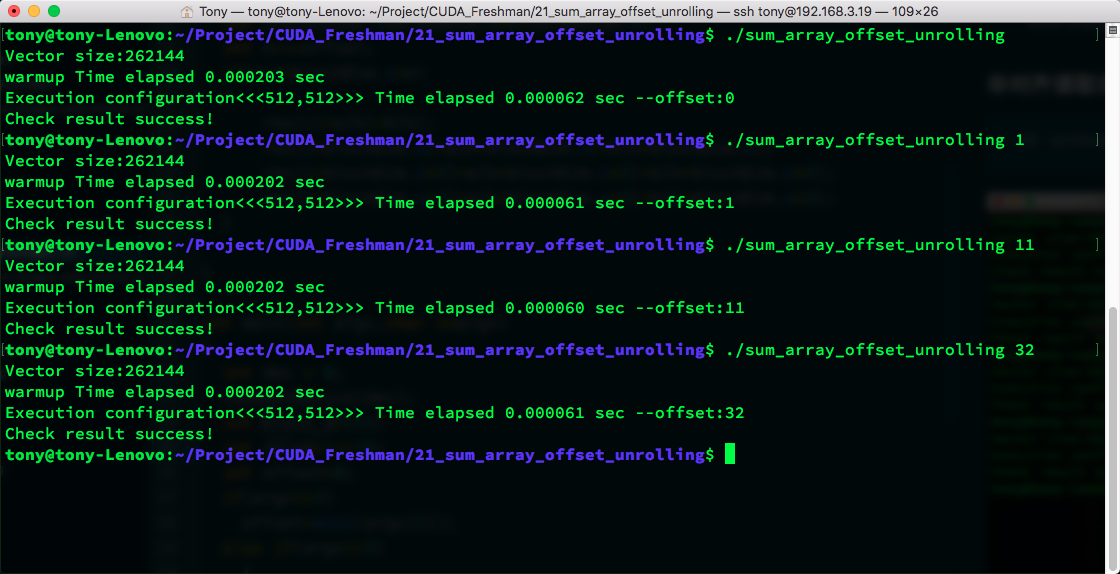

unrolling-1

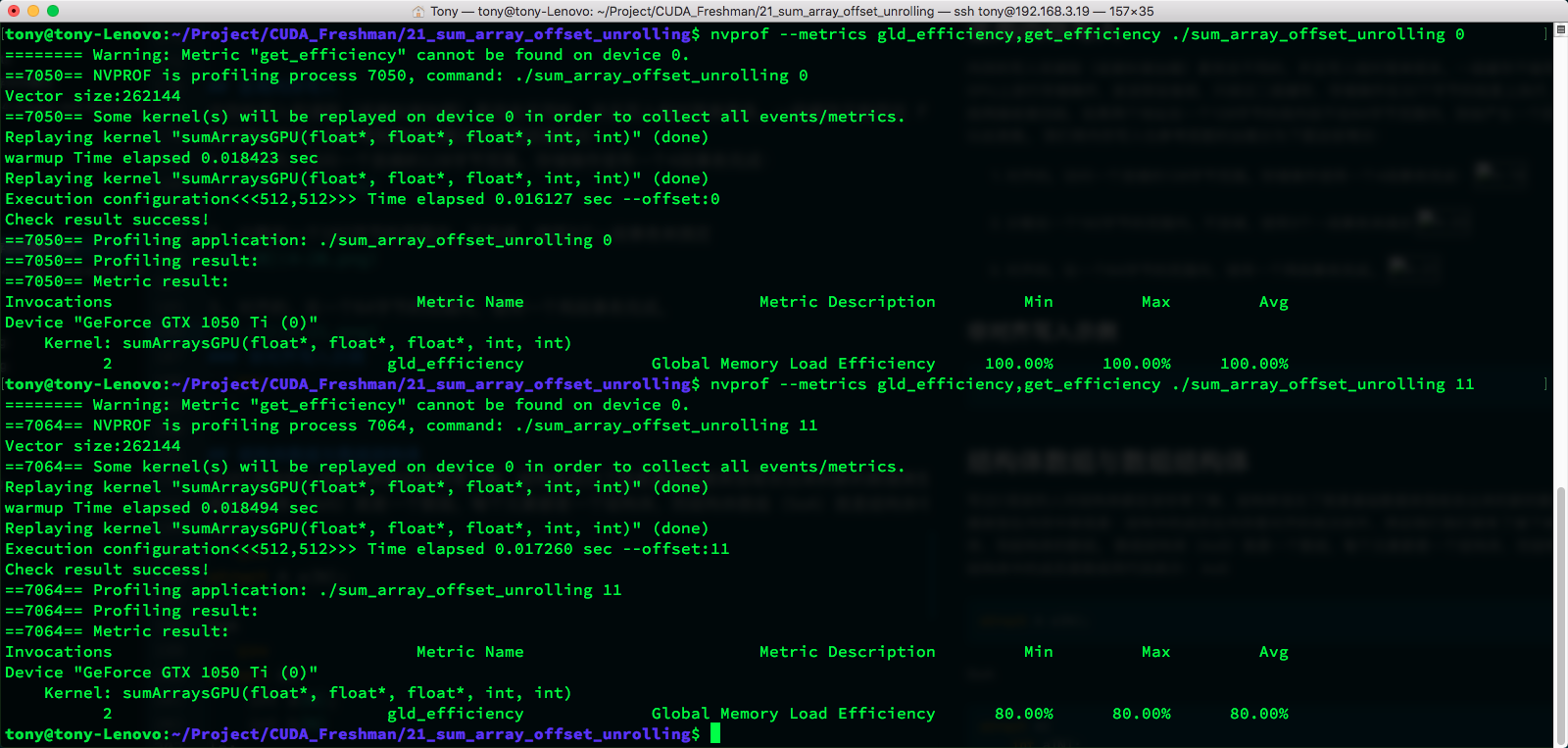

nvprof 内存效率

unrolling-nv

增大并行性

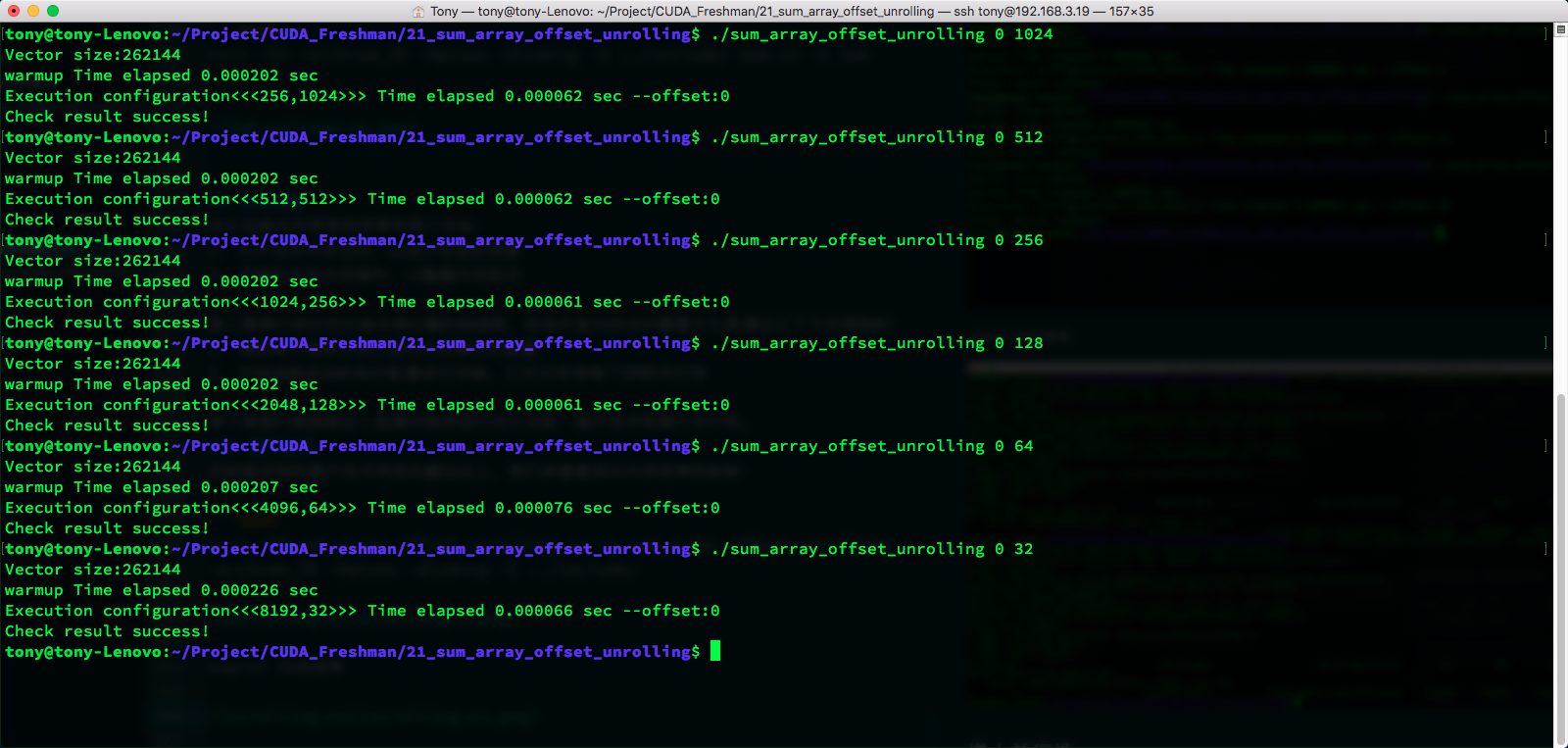

通过调整块的大小来实现并行性调整,也是前面讲过的套路,我们关注的还是内存利用效率
代码同上面的展开技术。
res-block

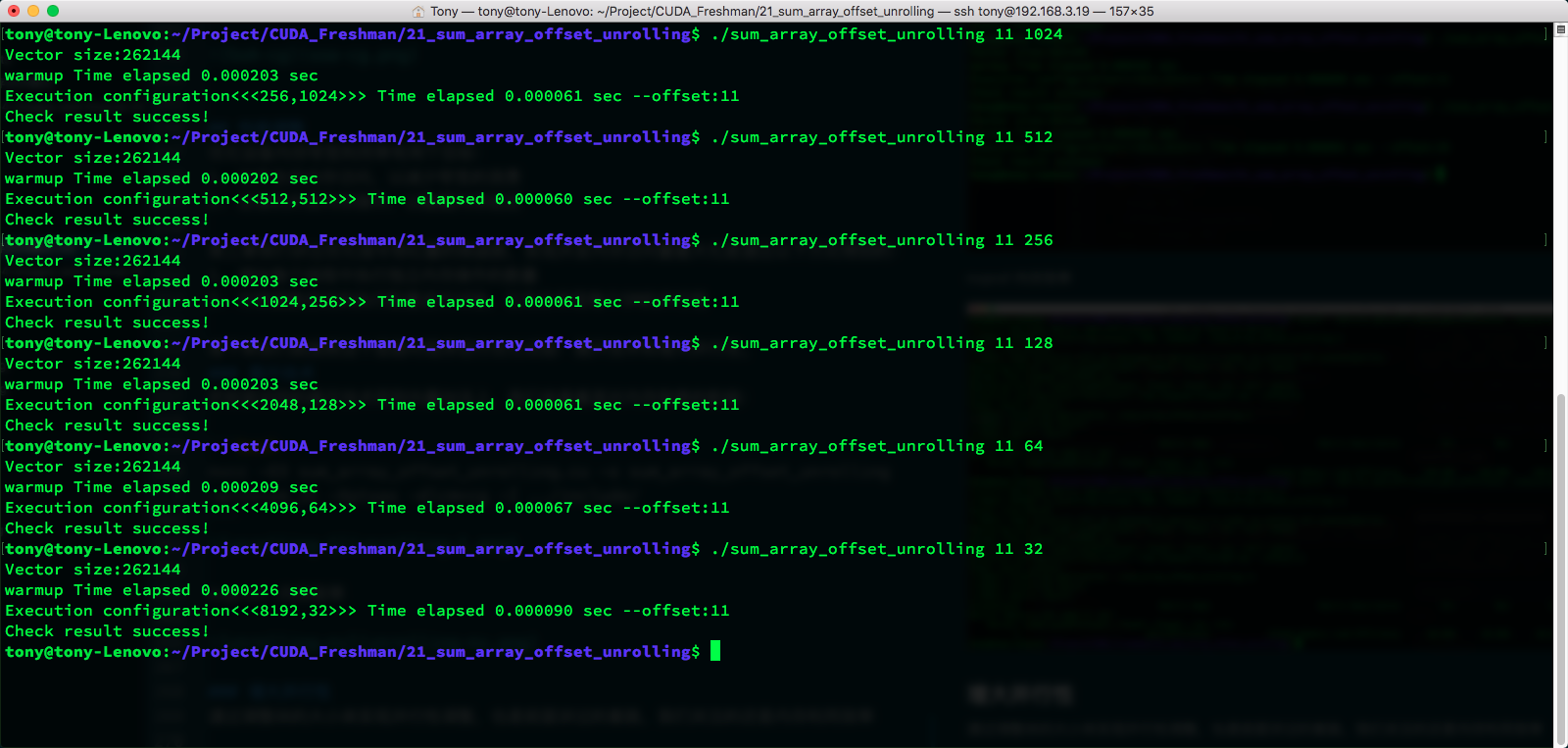

offset=11的时候

res-off-set-11

由于数据量少,所以时间差距不大,512有最佳速度,不仅因为内存,还有并行性等多方面因素,这个前面我们也曾提到过。要看综合能力。

本文全部代码都在Github上有完整版,请访问:https://github.com/Tony-Tan/CUDA_Freshman

总结

这是我今年写作时间最长的一篇博客,写了三天,主要是代码比较多,结果也比较多
这里我们没用Cmake,而是用的指令,原因是方便修改编译选项,试验时间结果不明显的原因是数据量小,部分结果和书上不一致,主要是书的时间比较久了,GPU换代太快。
全局内存本篇算是比较完整了,后面还有其他内存知识,我们继续。
