【线性代数】4-2:投影(Porjections)

投影

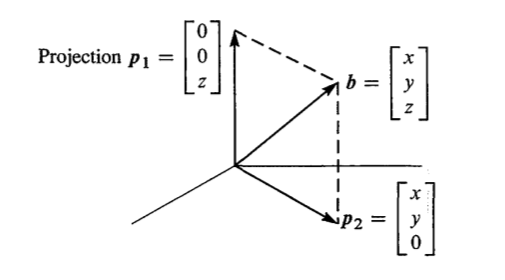

映射,投影,感觉怎么翻译都不太对,总能想到函数,不过好像在这部分,投影矩阵和函数的功能非常类似。在典型的三维正交基向量空间内,一个向量的投影到一个平面上一般是下面这种形式:

向量b投影到xy平面,和b投影到z轴的一种几何上的反应,当然超过三维,就没办法画出来的,但是原理都一样,通过垂直(正交),将不在子空间的向量转换到子空间内最接近原始向量 $\vec{b}$ 的投影向量 $\hat{\vec{b}}$来近似原始向量,这种方法在最小二乘法中得到了完美的应用,以及后面将要做的一些分解,上一篇提到的split(分解到子空间的split),都可以利用projection的原理。
继续解读上图,向量被分级到了正交的两个子空间,xy平面,和z轴,这两个子空间互为orthogonal complements,并且满足下面两种关系:
$$
\vec{p_1}+\vec{p_2}=\vec{b}\\
P_1+P_2=I
$$
第一个式子就是个典型的split,比如物理里面力的分解,速度分解,都是把向量分解到你想要的方向,然后我们把向量分解到orthogonal complements的子空间中,就得到了我们想要的projection
第二个式子是projection matrix之间的关系,这里可以轻易的看出来,映射到xy平面$P_1=\begin{bmatrix}1&0&0\\0&1&0\\0&0&0\end{bmatrix}$,同理到z轴的就是$P_2=\begin{bmatrix}0&0&0\\0&0&0\\0&0&1\end{bmatrix}$,可以看出$P_1+P_2=I$

映射到直线

点乘映射

把一个向量 $\vec{b}$ 映射到一条直线$a$,等价于问题类似于把一个向量projection到另一个向量上,这个和我们之前学习的dot product有点像,如果
$$
when\,|\vec{i}|=1\\
\vec{b} \cdot \vec{i}=|\vec{b}||\vec{i}|cos(\theta)=|\vec{b}|cos(\theta)
$$

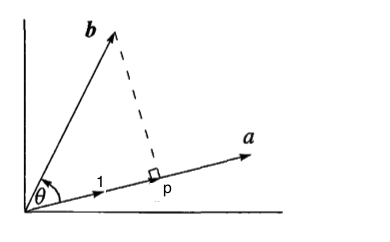

其中夹角就是下图中 $\theta$

可以看到映射到向量a上等价于和a方向上的单位向量dot product,假设 $\vec{p}$ 是 $\vec{b}$ 的投影结果,那么 $\vec{i}=\frac{\vec{a}}{|\vec{a}|}$
$$
|\vec{p}|=|\vec{b}|cos(\theta)=\vec{b} \cdot \vec{i}=\vec{b} \cdot \frac{\vec{a}}{|\vec{a}|}\\
\vec{p}=|\vec{p}|\vec{i}=|\vec{p}|\frac{\vec{a}}{|\vec{a}|}\\
so:\\
\vec{p}=\frac{\vec{b}\cdot\vec{a}}{|\vec{a}||\vec{a}|}\vec{a}
$$
把向量中的dot product都换成转置相乘的模式就得到了
$$
\vec{p}=\frac{\vec{b}^T\vec{a}}{\vec{a}^T \vec{a}}\vec{a}
$$
没错,跟书上的推到方式不太一样,但是,从另一个角度得出了正确结论,其实这段不算困难,只是符号和向量长度的问题,但是由于在草稿纸上没写清楚,刚才有不得不重新推到了一边跟书上不一样是因为系数转置的原因,除法最后得出的是个数字,所以把它转置不影响结果:
$$
\vec{p}=(\frac{\vec{b}^T\vec{a}}{\vec{a}^T \vec{a}})^T\vec{a}=\frac{\vec{a}^T\vec{b}}{\vec{a}^T \vec{a}}\vec{a}
$$
这样就得出了和书上一样的结论,书上是通过正交得出的结论,在介绍书上的办法之前要说一个我刚发现的很基础的东西,就是向量连续乘法和矩阵(非向量矩阵)连续乘法不一样,矩阵连续乘法可以结合,向量不可以,比如我们用矩阵规模来解释一下
$$
ABC:(2 \times 3)(3 \times 4)(4 \times 5)=(2 \times 5)\\
(AB)C=A(BC)\\
$$
但是对于向量:
$$
\vec{a}^T \vec{b}\vec{c}:(1 \times n)(n \times 1)(x \times y)=(x \times y)
$$
不可以结合,因为尺寸不满足需求,上面的变形中间就有这个问题,所以向量乘法结合律最好别用,用的话也自己搞好大家的尺寸,别最后对不上。

Advertisements

和投影正交

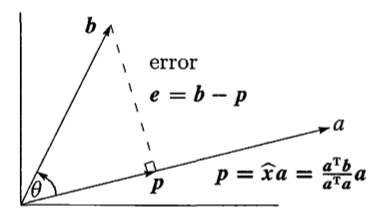

不错这个才是正统书上的方法,推到相对上面还要简单一些主要用到了一个向量的差与投影结果$\vec{p}$垂直这一关系,具体贴上原书两张图:

还是将 $\vec{b}$ 投影到 $\vec{a}$ ,假设得到的投影是 $\hat{x}\vec{a}$ ;可以得到一个差向量 $\vec{e}$ (这个向量其实就是后面最小二乘法的误差,error的缩写)有些时候我们必须把向量近似到一个空间,以方便进一步计算,这时候希望得到误差最小的近似,误差就是这个 $\vec{e}$ 的模长,并且这个 $\vec{e}$ 和 $\vec{a}$ 是垂直关系,也就是正交,那么就有了 $\vec{a}^T(\vec{b}-\hat{x}\vec{a})$=0,最后能求出投影长度 $\hat{x}$,
$$
\vec{p}
=\hat{x}\vec{a}=\vec{a}\hat{x}
=\vec{a}\frac{\vec{a}^T\vec{b}}{\vec{a}^T \vec{a}}
$$
下图就是详细的集合描述,大家不要过度依赖图片,因为有时候想象力更重要,因为一旦超过四维,图就没有了,只能靠想象和逻辑推导了。

根据上面公式可以得出投影矩阵
$$
\vec{p}
=P\vec{b}
=\frac{\vec{a}\vec{a}^T}{\vec{a}^T \vec{a}}\vec{b}\\
So:\\
P=\frac{\vec{a}\vec{a}^T}{\vec{a}^T \vec{a}}
$$

这个投影矩阵是投影到向量a的,同理,其实可以投影到向量e所在的直线,因为 $\vec{e}=\vec{b}-\vec{p}$ 所以可以得出下面等式:
$$
\vec{e}=\vec{b}-P\vec{b}=(I-P)\vec{b}
$$
那么这样的话, $(I-P)$ 也是一个投影矩阵,投影到向量e所在直线的投影矩阵。

小结

如果 $\vec{a}$ 和 $\vec{b}$ 在同一条直线上,那么可以得出 $P\vec{b}=\vec{b}$;
如果 $\vec{a}$ 和 $\vec{b}$ 垂直,那么$P\vec{b}=0$;
这里的投影矩阵相当于一个函数映射,把一个矩阵垂直的映射到另一个向量,这个投影矩阵就是我们非常关心,也具有很多有趣性质的矩阵 P

映射到子空间

上面说的映射到直线,用一个向量就能准确的描述出直线的方向,但是对于子空间,最好的描述方式就是basis,把basis作为列组合到一起,就是矩阵B,子空间就是B的列空间。这样更方便下面的计算,投影到子空间 $C(B)$ ,这次试用书中映射到直线的类比方法,假设 $\vec{a}$ 向 $C(B)$ 投影得到向量 $\vec{p}=B\hat{x}$ ,这样我们就可以得到 $\vec{e}$ 了,并且 $\vec{e}$ 正交于子空间 $C(B)$ ,那么
$$
\vec{e}= \vec{a}-B\hat{x}\\
(col(B)_i)^T\vec{e}=0\\
B^T\vec{e}=0
$$
B的每一列都是一个basis,向量e和每一个basis都正交,也就是B的任一一列,故 $B^T\vec{e}=0$.
那么就可以按照上面直线的方法继续向下计算了
$$
B^T(a-B\hat{x})=0\\
\vec{p}=B\hat{x}=\frac{BB^T}{B^TB}\vec{a}\\
P=\frac{BB^T}{B^TB}
$$
思维过程和直线相似,就不在详细描述这里指的注意的是。
1. subspace是B的列空间
2. 向量e和列向量正交,根据上一篇的结论 $\vec{e}=(\vec{a}-B\hat{x})\in N(B^T)$ ,那么 $B^T(a-B\hat{x})=0$
3. 这里面是涉及到了一个求逆过程 $B^TB$ 的逆,存在且仅存在于当B的所有列线性独立

解释:$B^TB$ 的逆,存在且仅存在于当B的所有列线性独立
证明,检查$B^TB$ 的nullspace
$$
B^TB\vec{x}=0\\
B^T(B\vec{x})=0\\
for: \, B^T\neq 0\\
so: \, B\vec{x}=0
$$
也就是说 $B^TB$ 的Nullspace和 $B$ 的 Nullspace是相同的,如果想可逆,那么nullspace必须只有0,所以B必须是线性独立的,证毕。
$B^TB$ 得到的是个小的方矩阵(对称,可逆),如果是 $BB^T$ 得到的是个大方阵,怎么搞的都不会可逆(但是依然对称),他的rank就B的rank。
另外P还有些小性质:
1. $P^2=P$
2. $P^n=P$
3. distance from $\vec{a}$ to subspace is $\vec{e}$

总结

本来以为这篇会短点,结果还是这么长,可以得出很多有意思的结论也算有所值,今天到此为止,我们来热烈庆祝十九大顺利召开。。蛤蛤蛤。。
