【数字图像处理】6.6:灰度图像-图像分割 Scharr算子

Abstract: 数字图像处理：第44天
Keywords: 边缘检测,scharr算子

本文最初发表于csdn，于2018年2月17日迁移至此

开篇废话

感受下markdown的写博客的感觉，好像在写程序一样，果然是程序员的好工具，不过开头怎么没有空格。。。一空格就自动变成代码了，这让我情何以堪，好吧，以后的文章开头不空格了。本来打算上一篇直接介绍Scharr算子，但是发现Prewitt也能占很大篇幅，为了保证每一篇的内容不过长，所以拆了一篇出来，下一篇写Sobel，Prewitt，Scharr的对比。

Scharr算子介绍

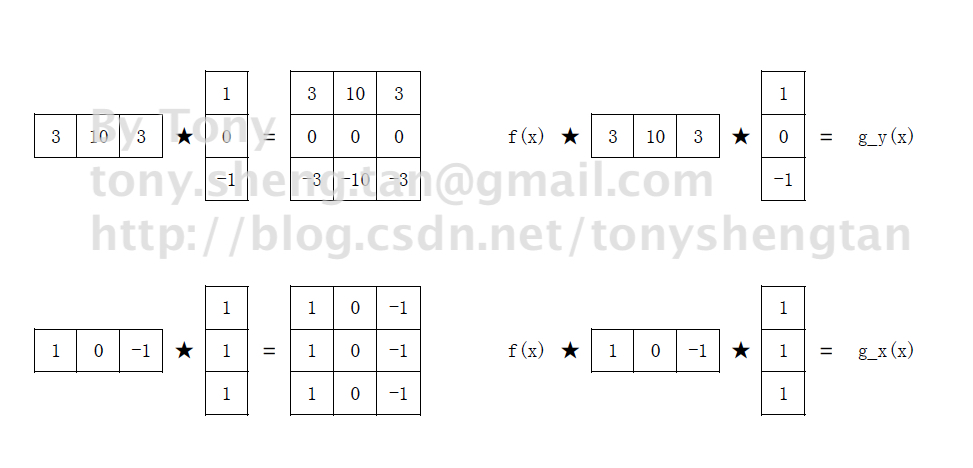

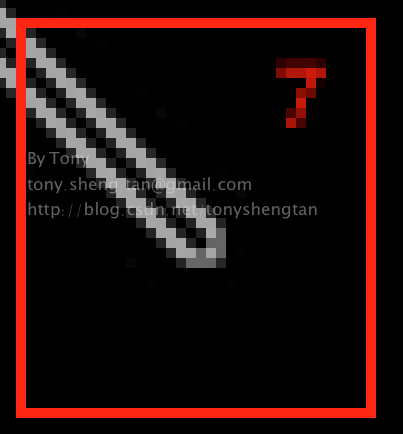

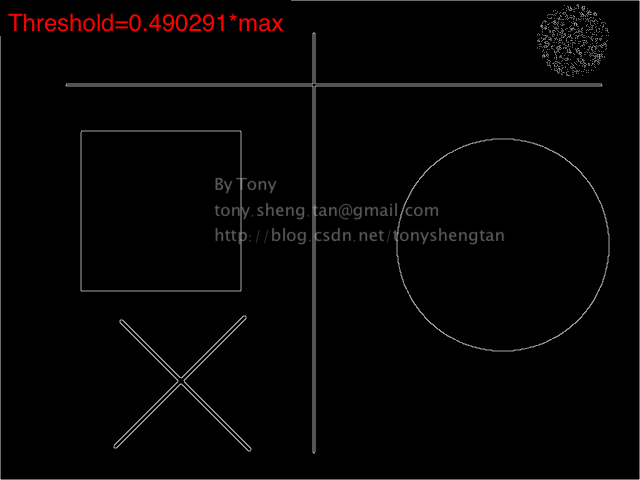

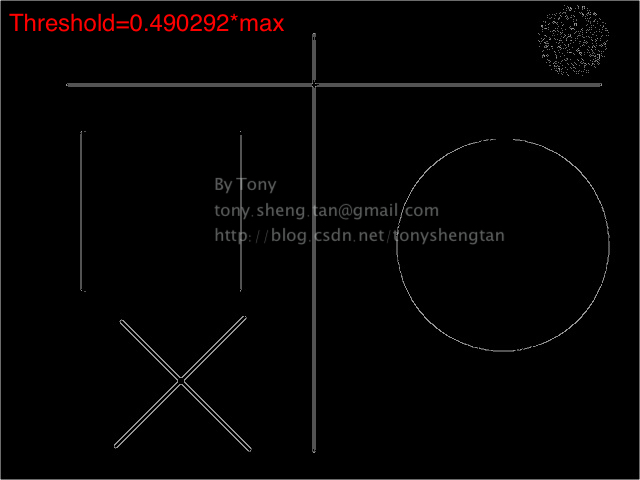

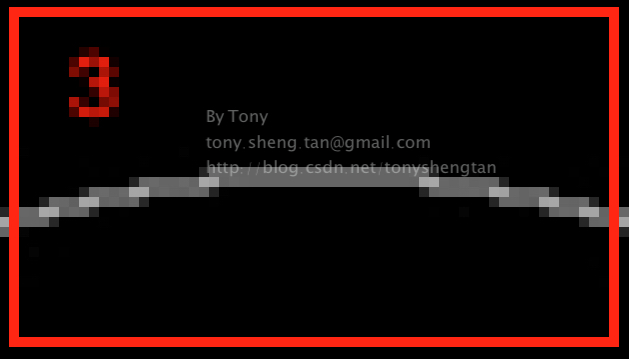

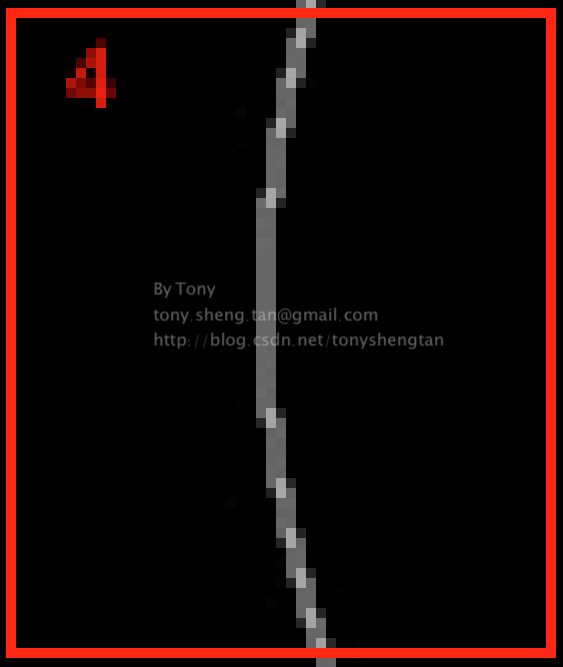

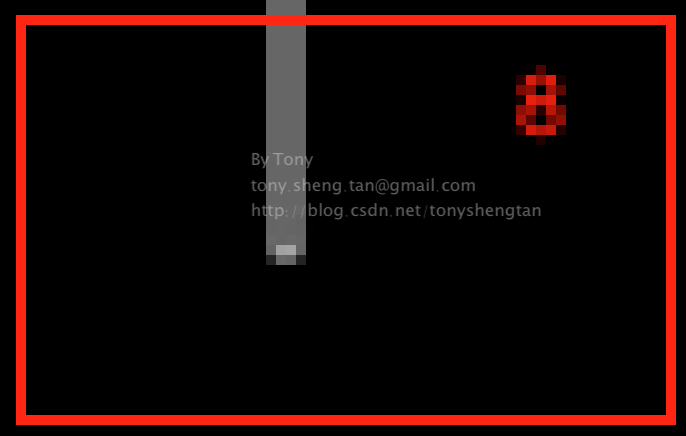

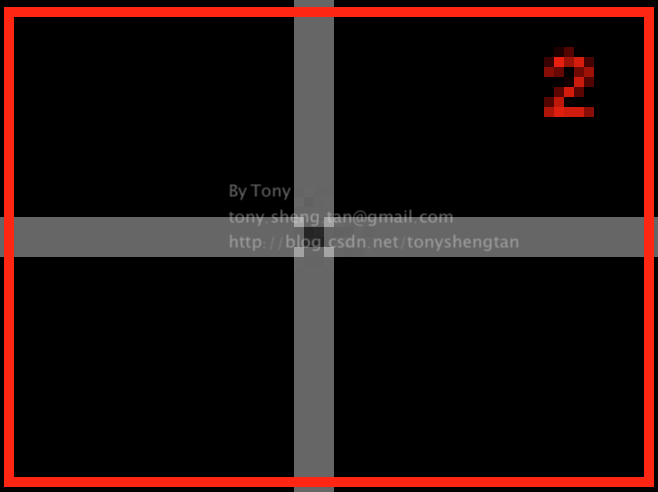

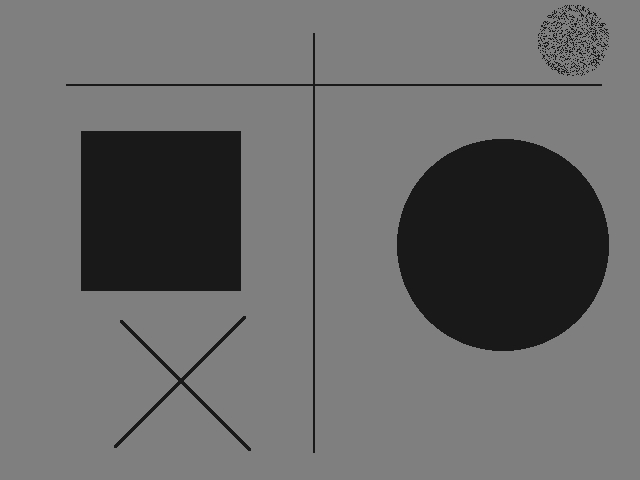

果然没有空格，好吧，不空格就不空格吧，OpenCV的Canny算法介绍中提到了Scharr算子，并且说 $3\times3$ 的Scharr算子比Sobel算子准确性要强，后面一篇会给出一些具体的数据，以及具体的实验步骤以及数据，先看看Scharr长什么样子吧：

与Sobel的不同点也是在平滑部分，这里所用的平滑算子是 $\frac{1}{16}$ [3,10,3] ，相比于 $\frac{1}{4}$ [1,2,1] ，中心元素占的权重更重，这可能是相对于图像这种随机性较强的信号，邻域相关性不大，所以邻域平滑应该使用相对较小的标准差的高斯函数，也就是更瘦高的模板

#代码

double Scharr(double *src,double *dst,double *edgedriction,int width,int height){
    double ScharrMask1[3]={0.1875,0.625,0.1875};
    double ScharrMask2[3]={1,0,-1};
    double *dst_x=(double *)malloc(sizeof(double)*width*height);
    double *dst_y=(double *)malloc(sizeof(double)*width*height);
    RealConvolution(src, dst_x, ScharrMask1, width, height, 1, 3);
    RealConvolution(dst_x, dst_x, ScharrMask2, width, height, 3, 1);

    RealConvolution(src, dst_y, ScharrMask2, width, height, 1, 3);
    RealConvolution(dst_y, dst_y, ScharrMask1, width, height, 3, 1);
    for(int i=0;i<width*height;i++)
        dst_y[i]=-dst_y[i];
    if(edgedriction!=NULL)
        getEdgeAngle(dst_x, dst_y, edgedriction, width, height);
    for(int j=0;j<height;j++)
        for(int i=0;i<width;i++){
            dst[j*width+i]=abs(dst_x[j*width+i])+abs(dst_y[j*width+i]);
        }
    free(dst_x);
    free(dst_y);
    //matrixMultreal(dst, dst, 1.0/16.0, width, height);
    return findMatrixMax(dst,width,height);
}
